Ранее мы уже писали статью о переходнике 3 RCA to VGA (D-Sub 15 pin), в ней описан интерфейс VGA c распиновкой и способ подключения между собой устройств с аналоговым компонентным интерфейсом 3 RCA и с аналоговым компьютерным интерфейсом VGA. А как поступить, если у Вас имеется компьютер (любое другое устройство с таким выходом) в одной комнате и монитор (телевизор) с VGA видеовходом в другой?

Статьи по теме:
Как удлинить HDMI по витой паре
Конвертер HDMI to RCA
Как подключить ТВ приставку RCA к VGA монитору
Конвертер звука Optical в Analog Audio
Переходник HDMI DVI. Теория, основы, распиновка, подключение.

Конечно, можно приобрести и проложить длинный кабель VGA-VGA (папа-папа). Однако, первое, что отталкивает в таком случае  — это, конечно, же цена. За такой готовый кабель длиной 15 м придется выложить от 20$, а если Вам необходимо 20-30м? Разумеется, такой обойдется ещё дороже. Второй негативный фактор может возникнуть, если у Вас в квартире уже сделан ремонт и единственный способ протянуть кабель — это за плинтусом. Такие «заводские» кабели бывают достаточно толстыми, на каждом таком кабеле (даже средней толщины) имеются толстые ферритовые кольца, что не позволит уложить такой кабель за плинтус. А в случае необходимости протянуть такой кабель через стену в соседнюю комнату потребуется отверстие диаметром, равным ширине разъемов D-sub 15pin, ни кто не захочет сверлить  отверстие диаметром порядка 40мм в стене по готовому ремонту.

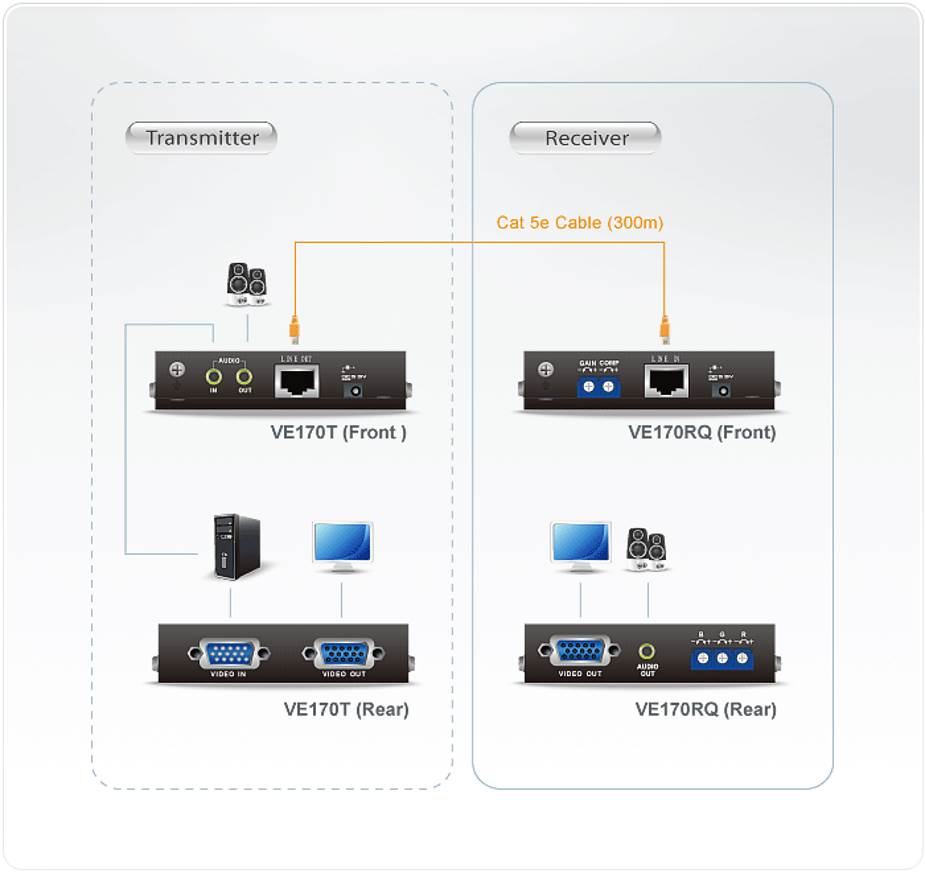

Таким образом, имеем 2 фактора, которые являются минусами использования готового кабеля: цена и габариты. Поэтому, альтернативным и дешевым вариантом есть передача VGA видеосигнала от компьютера на монитор по витой паре экранированной 5/6 категорий — FTP Cat.5e без активных приёмо-передатчиков. Стоимость медной витой пары в экране составляет порядка 0.30$ за метр, при длине 15м такой кабель обойдется Вам всего 4.5$ (не считая копеечных разъемов), что значительно меньше 20 долларов, а в случае большей длины стоимость будет отличаться значительнее. Для передачи изображения высокого разрешения на большие расстояния (60-300)м уже потребуется применение активного передатчика и приемника.

После прокладки кабеля UTP возможны 2 варианта подключения устройств:

1 — посредством переходника VGA-RJ45 без пайки с обжатием концов витой пары экранированным модульным разъемом RJ45
2 — посредством разъемов-штекеров D-sub 15pin, напаянных непосредственно на концы витой пары

Переходник VGA-RJ45 позволяет упростить процесс подключения, так как достаточно «обжать» кабель разъемами RJ45 и подключить к переходнику в гнездо RJ45, после чего подключить уже сам переходник  к устройству:

vga_rj45

Если Вы не хотите связываться с пайкой, то пара таких переходников VGA-RJ45 обойдется порядка 2$.

Заказать сразу полный комплект, а не по отдельности, состоящий именно из двух переходников VGA-RJ45 («мама» и «папа») Вы можете по ссылке: https://aliexpress.com/VGA-Extender-to-Lan-Cat5-RJ45-Ethernet-Female-Adapter
Данный переходник позволяет использовать кабель витую пару UTP гарантировано до 30м.

Однако, если по каким-то причинам не хотите ждать или просто не удается в нужный момент найти такой переходник, но в свободном доступе имеются разборные штекеры D-Sub 15 pin, как получилось в нашем случае, остается только пайка.

Как известно из прошлой статьи, в интерфейсе VGA по 13-ти из 15-ти контактов осуществляется передача аналогового компонентного видеосигнала, сигналы вертикально/горизонтальной синхронизации и другая сервисная информация и сигналы управления. Экранированная витая пара FTP Cat.5e имеет всего 4 пары по 2 проводника (8 проводников).

Однако этого достаточно, для передачи видео от компьютера на монитор, к тому же все минусовые проводники замкнуты на корпус разъема и экран витой пары:
— коричневая пара — сигнал Red/Ground Red (красный)
— зеленая пара — Green/Ground Green (зеленый)
— синяя пара — Blue/Ground Blue (синий)
— оранжевая пара — Horizontal/Vertical Synchronization (Горизонтальная/Вертикальная синхронизация)

И так, всего хватает, приступаем к пайке. Для этого используем следующую схему:

shema-vga-rj45-2
Экран витой пары соединяется с «землей» каждого цветового канала, с 5-м и 10-м контактами штекера D-Sub 15pin  и обязательно припаивается к металлическому корпусу разъема.

Иногда передача VGA по витой паре является единственным способом подключить источник к монитору.
Для примера задача из нашей практики: ремонт в квартире завершен, необходимо подключить видеорегистратор с видеовыходом VGA, расположенный в Комнате N, к компьютерному монитору, установленному на стену в коридоре;  между устройствами заложена только витая пара, экранированная; длина магистрали — 10м. Паяем штекеры на витую пару:

VGA по витой паре

Используя витую пару, без помех и шумов был передан видео сигнал от видеорегистратора на монитор:

video-monitor
