5. Отвернуть болты и снять крышки шкворней.

6. Отвернуть гайки, снять шайбы и выбить стопорные штифты шкворней.

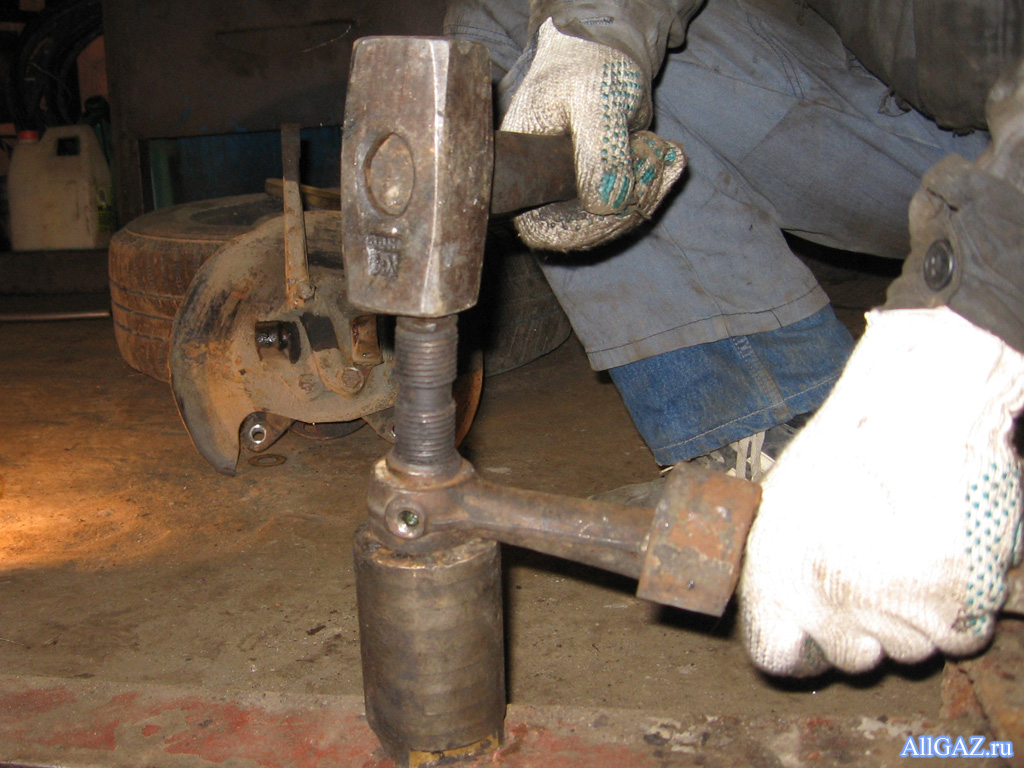

7. С помощью специальной выколотки (рис. 1) со сменными головками выбить вниз шкворень из поворотного кулака (рис.2)      .
8. Снять поворотный кулак, упорный под­шипник шкворня и резиновые уплотнительные кольца шкворня.

9. Зажать поворотный кулак в тиски (рис.3)   и с помощью оправки выбить обе втулки шкворня.

10.Зачистить отверстия под шкворень в поворотном кулаке и отверстия для смазки.

11. С помощью оправки установить новые втулки так, чтобы отверстия во втулках сов­пали с отверстиями в бобышках кулака, а открытые концы смазочных канавок втулок были обращены в сторону балки передней оси (рис. 4).

12. Развернуть одновременно обе новые втулки с помощью специальной развертки (рис. 5) до диаметра 30 мм-

13. Очистить втулки от металлической стружки после развертывания и нанести на каждую втулку тонкий слой смазки.

14. Предварительно смазав резиновые уплотнительные кольца и кольцевые проточки в бобышках кулака, установить кольца.
